単板カラー鋼ロール成形ライン

製品紹介

単板カラー鋼ロール成形ラインは、塗装済み鋼コイルを成形するように設計されています。それらをカスタムの屋根および壁パネルに成形します。それ 機械成形、電気制御、油圧切断を組み合わせたものです。すべてのシステムが 1 つに統合されており、 コンパクトな生産ライン。この統合されたコンパクトな設計により、完成したすべてのシートが正確な寸法を満たすことが保証されます。 規格に適合し、滑らかな表面を誇り、均一な外観を実現します。

生産ラインは、デコイラー、供給ガイド、ロール成形システム、油圧切断などのいくつかの重要な部品で構成されています。 ユニット、制御システム、ランナウトテーブル。高精度成形ローラーと信頼性の高いトランスミッションをコアに採用 このシステムは安定した連続動作を保証し、さまざまなプロファイルに合わせて簡単に調整できます。 複雑なセットアップ。その柔軟性により、大規模プロジェクトとカスタム製造の両方に最適です。

機能と用途

単板カラー鋼ロール成形ラインは、複数の業界で広く適用されています。

建築および建設分野では、この機械は屋根などの必須コンポーネントの製造に使用されます。 シート、壁被覆パネル、天井板。さまざまな用途の装飾的なファサードの作成にも最適です。 工業プラント、倉庫、商業ビルなどの構造物。

住宅用：軽量鉄骨造、ガレージ、プレハブ住宅に最適です。

インフラプロジェクト: 空港、鉄道駅、展示センター、スタジアムの屋根に適しています。

農業施設: パネルを必要とする納屋、小屋、冷蔵倉庫の建物に適用されます。

この製品の利点と特徴は何ですか?

高精度成形

各ローラーとシャフトは厳密な公差管理のもと CNC 加工されています。その結果、正確で滑らかな成形が可能になります。 傷のない表面品質。

耐久性のある構造

機械本体は高級鋼で作られています。溶接部は非常に強力であり、効果的に 変形を防ぎます。ローラーは Cr12 や GCr15 などの高張力鋼で作られています。熱にさらされる 長期耐久性を確保するための処理。

簡単な操作

このシステムはタッチスクリーン付きの PLC 制御を使用します。オペレーターは切断パラメータを入力するだけです。そのときの機械は 成形と切断を自動で行うため、手作業が大幅に軽減されます。

低騒音と安定した性能

単板カラー鋼ロール成形ラインはチェーンまたはギアボックストランスミッションを使用します。この設計によりスムーズな操作が保証されます。 動きを改善し、振動を軽減します。さらに、すべてのベアリングと可動部品は正確に位置合わせされています。その調整 生産中に低騒音動作を維持します。

油圧切断システム

油圧切断装置により、きれいで正確な切断が可能です。シート端の変形を防ぎます。の ブレードは高品質の金型鋼で製造されているため、耐用年数が大幅に延長されます。

エネルギー効率

最適化された駆動システムにより消費電力が削減され、高度なアルゴリズムにより空運転が削減されます。これは直接保存します エネルギーとメンテナンスの費用を節約します。

簡単なメンテナンス

モジュール構造により、部品の交換とシステムの調整が簡単になります。同時に日常的な給油も 分解することなくメンテナンスが容易に行えます。

技術的パラメータ

項目の説明

材質の種類 カラー塗装鋼板、亜鉛メッキ鋼板、アルミニウム亜鉛板
材質厚さ 0.3～0.8mm
材料幅 1000 – 1250 mm (カスタマイズ可能)
成形速度 10～20m/min
ローラーステーション 13 ～ 20 グループ (プロファイルによる)
ローラ材質 高級鋼（Cr12・GCr15）、硬質クロムメッキ
シャフト径 70～80mm
メインモーター出力 5.5 – 7.5 kW
油圧切断能力 4kW
タッチスクリーン付き制御システム PLC (Delta / Siemens / Schneider オプション)
切断タイプ 油圧ポストカット、自動長さ制御
寸法（長さ×幅×高さ） 8.5m×1.6m×1.5m
総重量 約5.5トン
電圧 380 V、50 Hz、三相 (カスタマイズ可能)

製品詳細

1. アンコイラー

このシステムでは手動または油圧式アンコイラーが使用されます。鋼板を保持し、巻き戻します。これにより、安定した 供給し、動作中のコイルの損傷を防ぎます。

2. 給餌および誘導システム

材料がローラーに正しく入るようにするための精密位置合わせ装置が装備されています。調整可能な側 ガイドによりシートのズレを防ぎ、成形精度が向上します。

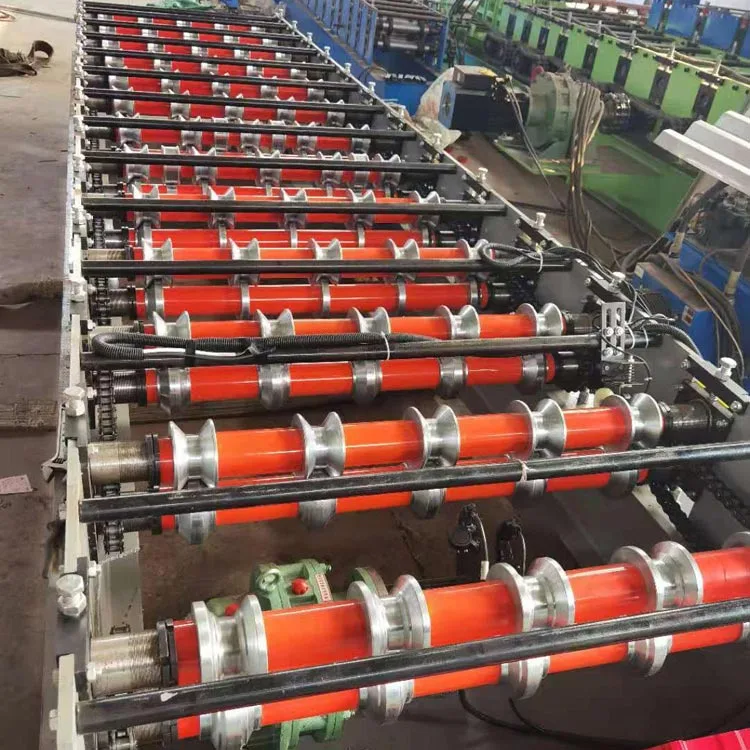

3. ロールフォーミングシステム

単板カラー鋼ロール成形ラインの心臓部はロール成形システムです。このプロセスは完了ステップです 段階的に最終的なプロファイルを作成します。各駅は隣の駅と完全に一致しています。均一な圧力を維持します 全体を通して。これにより、歪みのない完璧な製品が保証されます。

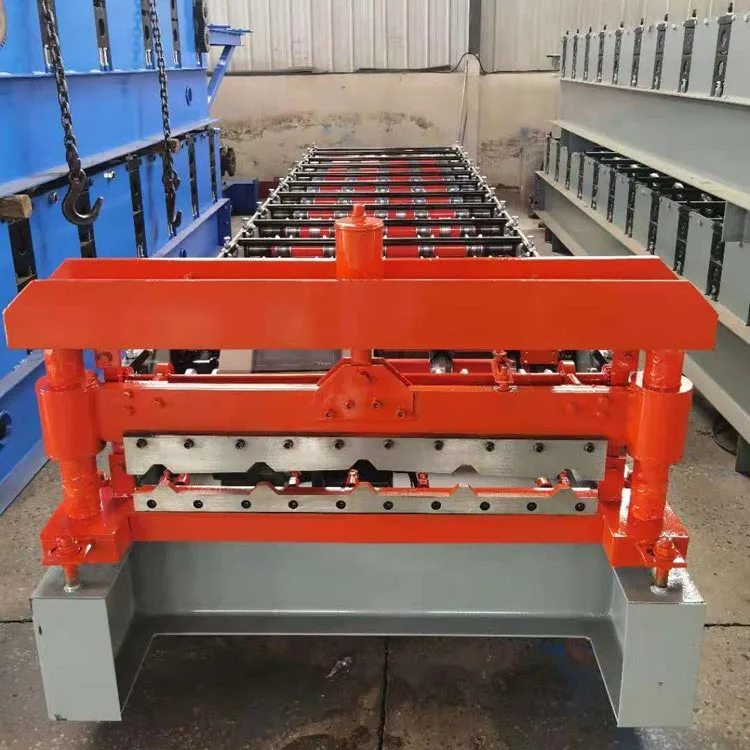

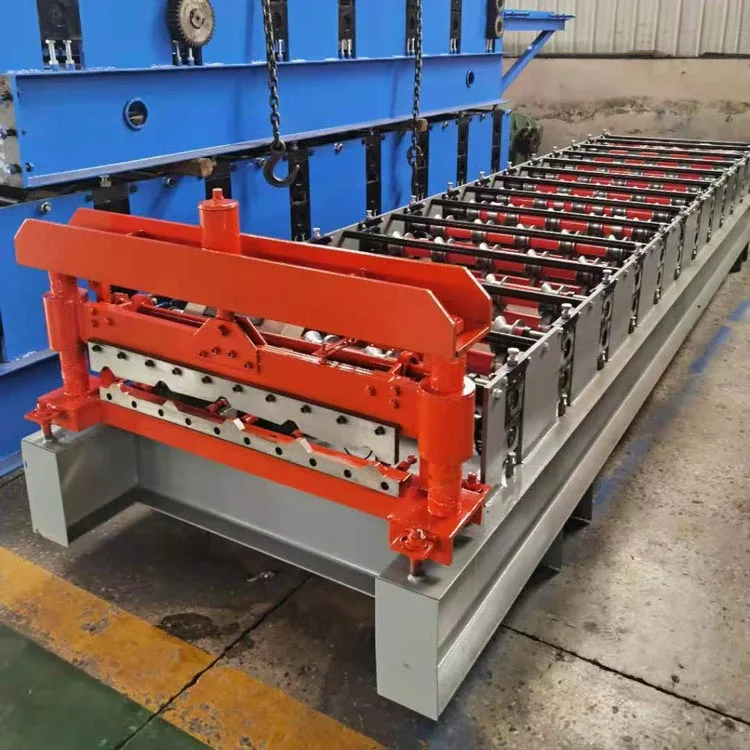

4. 油圧切断ユニット

成形後、パネルはあらかじめ設定された長さに自動的にカットされます。油圧ブレードが素早く動き、 正確に、きれいなエッジを確保します。カッティングフレームは頑丈なスチール製で、長期的な安定性を保証します。

5. 制御システム

オペレーターは直感的な PLC タッチ スクリーンを使用して、長さ、数量、切断遅延などの重要なパラメーターを設定します。

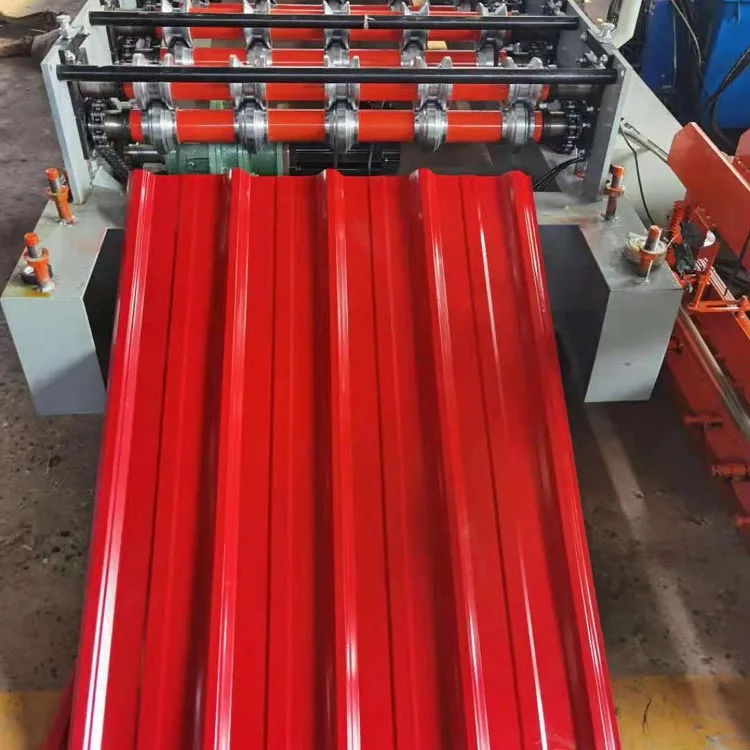

6. 出力テーブル

完成したパネルはランナウトテーブル上に滑り込み、梱包の準備が整います。表面処理により傷から守ります そして曲がる。

パフォーマンスと品質の保証

当社はすべてのユニットに厳格な納品前テストを実施しています。まず、各機械は精密検査や油圧チェックなどの一連のテストを受けます。その後、当社の技術者がすべての電気システムを校正して、安定したパフォーマンスを実現します。また、すべての可動部品が完全に潤滑されていることも保証します。すべての機械は出荷前に国際規格を満たすことが認定されています。お客様の特定のニーズに合わせて機器をカスタマイズすることもできます。

梱包と配送

すべてのマシンは厳格な出荷前テストを受けています。これには、成形精度のチェックと油圧システムが含まれます。 検査。すべての電気および制御システムは校正されています。これにより安定した動作が保証されます。機械部品は、 注油して最適な状態に調整します。すべての製品は国際基準を満たしています。カスタマイズも提供します 特定の要件に合わせて。

アフターサービス

私たちは完全な技術サポートを提供します。これには、設置ガイダンスとオペレーターのトレーニングが含まれます。あなたも受け取ります 生涯メンテナンスコンサルティング。サポートのために海外にエンジニアを派遣する準備ができています。長期顧客にはスペアが提供されます 部品は原価で。すぐにサポートが必要な場合は、オンライン サービスで問題を迅速に解決します。

単板カラー鋼ロール成形ラインは、信頼性が高く効率的なソリューションです。のために設計されています 屋根および壁パネルのメーカー。その技術により、信頼性の高い制御と強力な構造が保証されます。これ この組み合わせにより、安定したパフォーマンスと高品質の製品が実現します。この機械はコスト効率が高く、適応性に優れています。それ 小規模な作業場にも大規模な生産ラインにも同様に完璧に適合します。耐久性、効率性、耐久性を求める企業向け メンテナンスが簡単な機器なので、現代の建築に理想的な選択肢です。
