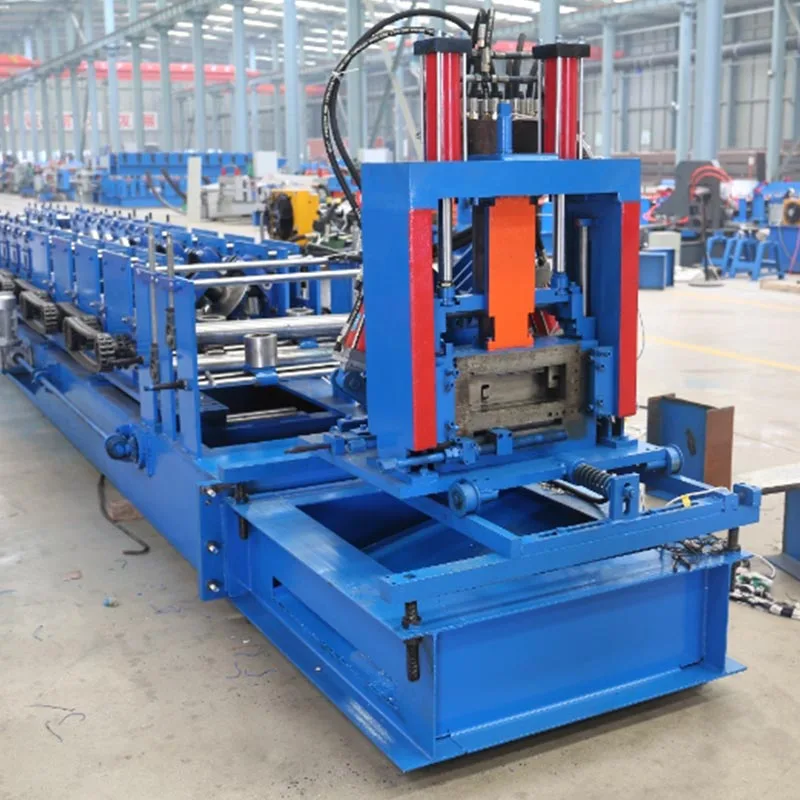

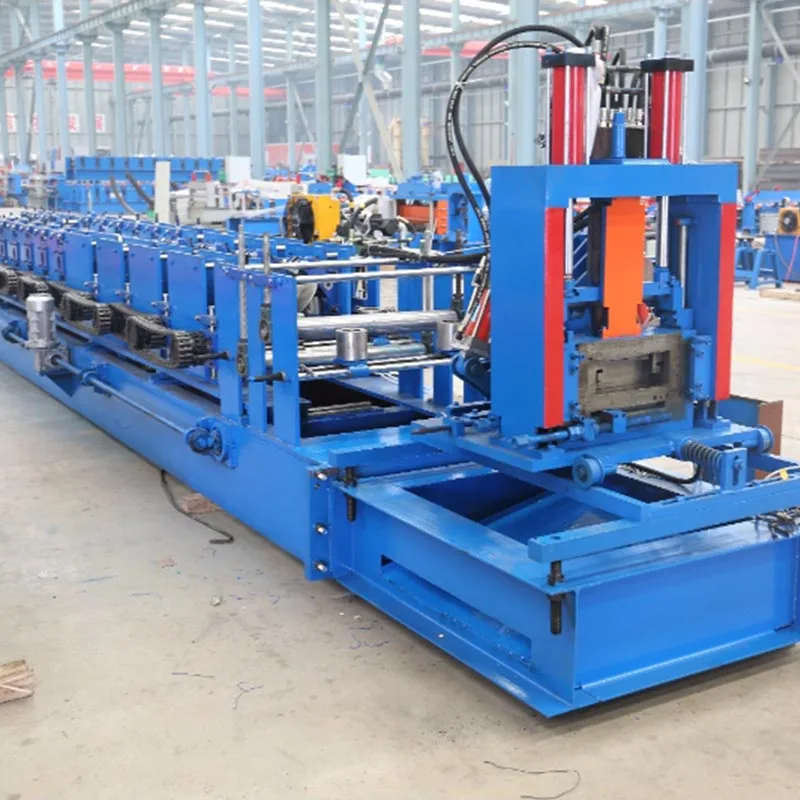

C母屋ロール成形機

C母屋ロール成形機は、ロール成形プロセスを通じて動作します。鋼帯は複数のローラーセットによって曲げられます。 ストリップはゆっくりと「C」の形に変形します。最後に必要な長さにカットします。

この機械は金属フレーム構造のバックボーンです。迅速かつコスト効率の高い方法を実現します 生産。一貫した高品質の構造要素が作成されます。この機械は多くの産業にとって不可欠です。その 高度な自動化と効率化により、重要なツールとなっています。鉄骨メーカー、金属建築製造業者、材料メーカー サプライヤー全員がそれに依存しています。

詳細な説明

TheC 母屋ロール成形機は、スムーズな自動サイクルを実行します。そのワークフローには、いくつかの重要な段階が含まれます。

A. ロール成形プロセス:

巻き戻しと矯正: スチールコイルがアンコイラーにロードされます。ストリップは成形前に平らでなければなりません。あ レベリングマシンで平らにします。このステップにより、母屋の精度が保証されます。

事前パンチング (オプションだが一般的): 多くの場合、平らなストリップは最初にパンチング ユニットを通過します。このユニットが作成するのは、 正確な穴、スロット、またはノッチ。これらの機能により、現場での組み立てがより迅速かつ簡単になります。彼らは次の道を提供します パイプ、電線管、ボルトなど。

ロール成形セクション – 機械の心臓部: 平鋼ストリップがこのステーションに入ります。それは漸進的にです 最終的な C プロファイルに成形されます。多数の上部ローラーと下部ローラーのセットがこのプロセスをガイドします。各セットは鋼を曲げます。 もう少し。

最初のいくつかのスタンドは、2 つのフランジの最初の曲げを作成します。

その後のスタンドは徐々にウェブを深くし、フランジ角度を最終的に仕上げます。

長さに合わせて切断: 完全に形成された C セクションは切断機構に移動します。油圧またはサーボ駆動の「飛行」 カットオフシステムを標準装備。母屋と一緒に移動し、きれいにカットしてから開始位置に戻ります。 これにより、生産を停止することなく継続的に行うことが可能になります。

出力とスタッキング：完成した母屋は自動的に搬送され、スタッキングされます。これにより、スムーズで継続的な 生産。

B. コアコンポーネント:

アンコイラー: スチールコイルを保持します。

レベリングマシン: 鋼帯を平らにします。

パンチングユニット: 平らなストリップに穴またはノッチを作成します。

ロールフォーミングステーション: スチールを段階的に成形する複数のローラースタンド。

サーボカッティングシステム：高精度のサーボモーターにより、きれいな直角カットを実現します。

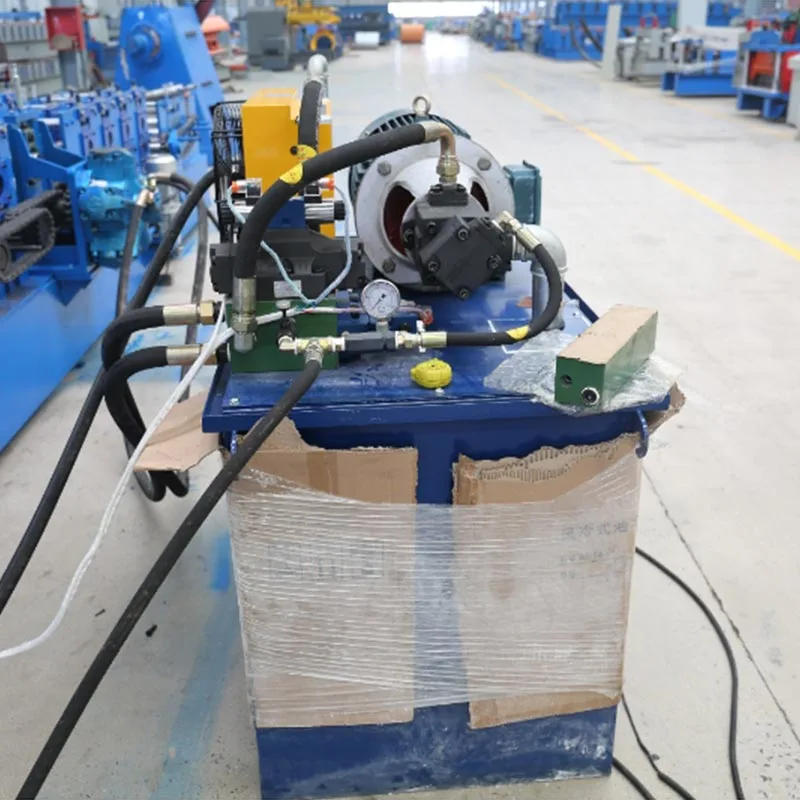

油圧パワーパック: このユニットは機械の心臓部として機能し、機械に必要な安定した信頼性の高い電力を生成します。 パンチングとカットの両方の操作。

PLC 制御システム: これは中央制御ユニットです。すべての機能を高精度に制御します。操作は ユーザーフレンドリーなタッチスクリーンで簡単に操作できます。

アウトプットコンベア/スタッカー：切断された母屋を自動的に搬送し、きれいに束ねて束ね、効率化します。 生産ラインの終わり。

アプリケーションシナリオ

C 母屋ロール成形機は現代建築の基礎であり、構造上のあらゆる用途に役立ちます。 強さが最も重要です。

プレエンジニアリング金属建物 (PEMB): これが主な用途です。この機械は母屋とガートを製造します。 倉庫、工場、航空機の格納庫、大規模な商業ビルなど。

商業建築: これらの母屋は構造的なサポートを提供します。それらは屋根と壁の重要なコンポーネントです。 ショッピングモールや物流センターから大規模なスポーツ複合施設まで、さまざまな構造物。

住宅用鉄骨フレーム: 住宅やアパートの住宅用軽量鉄骨フレーム (LGSF) 用。 耐久性があり、防蟻性のある木材の代替品。

太陽光発電設置システム: 地上設置型および屋上の太陽光発電パネルの支持構造を製造します。

温室構造: 大型農業用温室用の直線または曲線の支持部材を製造します。

コンテナおよびモジュラー建物: プレハブおよびポータブル建物ユニットのメインフレームを作成します。

ストレージ ラック システム: この機械は、ストレージ ラック コンポーネントを製造するのに十分な柔軟性を備えています。これは次のようにして達成されます。 設定を再構成するだけです。

主な利点

卓越した一貫性と精度: ロール成形プロセスにより、すべての母屋が同一の断面を持つことが保証されます。 完璧な均一性を保証します。これにより、構造の完全性が確保され、組み立てが簡素化されます。

大幅なコスト削減：この機械は生のコイル鋼を使用しているため、より経済的です。完全自動化も 人件費と材料の無駄を大幅に削減し、母屋あたりのコストを削減します。

柔軟性とカスタマイズ: この機械は、さまざまなサイズの C 母屋を製造するために迅速に調整できます。単純に ローラーを交換し、PLC プログラムを更新すると、新たな生産の準備が整います。パンチングパターンも充実 あらゆるプロジェクトに合わせてカスタマイズ可能。

材料強度の維持: 冷間成形プロセスにより、曲げ部分の鋼が硬化します。これで決勝進出 製品の強度と剛性が向上します。鋼の化学的性質は変化しません。

無駄を最小限に抑える: ロール成形プロセスは材料効率が非常に優れています。方法に比べてスクラップの発生がはるかに少なくなります プレスブレーキのようなもの。

統合されたオペレーション: システムはすべてのステップを 1 つのシームレスなラインに結合します。これにより処理時間が短縮され、 複数の個別のマシンが必要なくなります。

技術的パラメータ

注: 多くの機械は調整可能に設計されており、C 母屋のサイズを変更することでさまざまなサイズを製造できます。 ローラーと設定。

主な利点

C母屋ロール成形機には多くの強力な利点があります。既成の母屋や母屋を購入するよりも賢い選択です。 他の方法を使用して。

高効率: マシンは 24 時間 365 日ノンストップで稼働します。毎分数十メートルの完成した母屋を生産します。 これにより、生産能力が大幅に向上します。

優れた一貫性: 製造される母屋はどれも同一です。この均一性は構造強度にとって非常に重要です。それ また、現場での組み立てもより迅速かつ簡単になります。

コストの削減: 機械はコストを節約します。コイル状の鋼材を使用しており、完全に自動化されています。これにより、人件費とコストの両方が削減されます。 物質的な無駄。ユニットあたりのコストが下がります。

優れた柔軟性: 母屋のサイズをすぐに変更できます。ローラーを交換し、PLC 設定を更新するだけです。これ 最小限の遅延でさまざまなサイズの C 母屋を実行できます。

より強力な製品: ロール成形プロセスにより、曲げ部分の鋼が実際に強化されます。結果はより硬くなり、 より丈夫な母屋。鋼の化学的特性は変化しません。

廃棄物の削減: この方法は材料を非常に効率的に使用します。プレスブレーキよりもはるかに無駄が少なくなります。報道陣 この方法ではより大きなブランクが必要となり、より多くのオフカットが発生します。

統合プロセス: 生産ライン全体が 1 つのスムーズな操作に統合されます。これにより処理時間が短縮されます 複数の個別のマシンが必要なくなります。

重要な詳細と機能

最新の C 母屋ロール成形機の真の価値は、その細部にあります。主要な機能がそのパフォーマンスを定義します。 使いやすさ、そして安全性。

高品質のローラー: ローラーは最も重要な部品です。高級軸受鋼で作られています。彼らは 熱処理により表面は硬くなり、芯は強靭です。これにより長寿命が得られ、 優れた耐摩耗性。

強力なシャフトとハウジング: 熱処理された高強度合金鋼で作られたシャフトは、頑丈なシャフトで支えられています。 ダブルベアリングハウジング。この設定により、製品にとって重要な高速動作時の曲がりを防止します。 精度。

高度な制御: タッチスクリーンを備えた中央 PLC により、オペレーターはすべてのパラメータを制御できます。彼らは設定できます 生産データ、ジョブレシピの保存、リアルタイムのマシンステータスと診断の監視。

サーボ駆動テクノロジー: サーボ システムは現代のマシンで一般的です。これらは、正確かつ静かな代替手段です。 油圧システム。サーボはより正確でエネルギー効率が高く、優れた制御を提供します。

自動潤滑: 統合された中央潤滑システムが一般的です。自動的に給油することで機能します。 ローラーとベアリングを一定の間隔で動かします。これにより、手動メンテナンスが削減され、摩耗が軽減され、過熱が防止されます。

安全第一: オペレーターの安全は最も重要な焦点です。機械には一体型ガード、複数の緊急停止ボタン、 電気的過負荷保護。

素早い切り替え: 母屋のサイズを素早く切り替えることができます。オペレーターは簡単な調整を行うことができます。これ ダウンタイムを最小限に抑え、全体的な効率を高めます。

C母屋ロール成形機は、生産工学の傑作です。単純なスチールコイルを回転させます 重要な構造コンポーネントに組み込まれます。これを驚くべき速度、精度、経済性で実現します。現代におけるその役割 工業団地の建設から太陽光発電所の支援まで、世界は広大です。あらゆる金属建設業にとって、これは 機械は戦略的投資です。それは生産性、品質、競争上の優位性を促進します。
