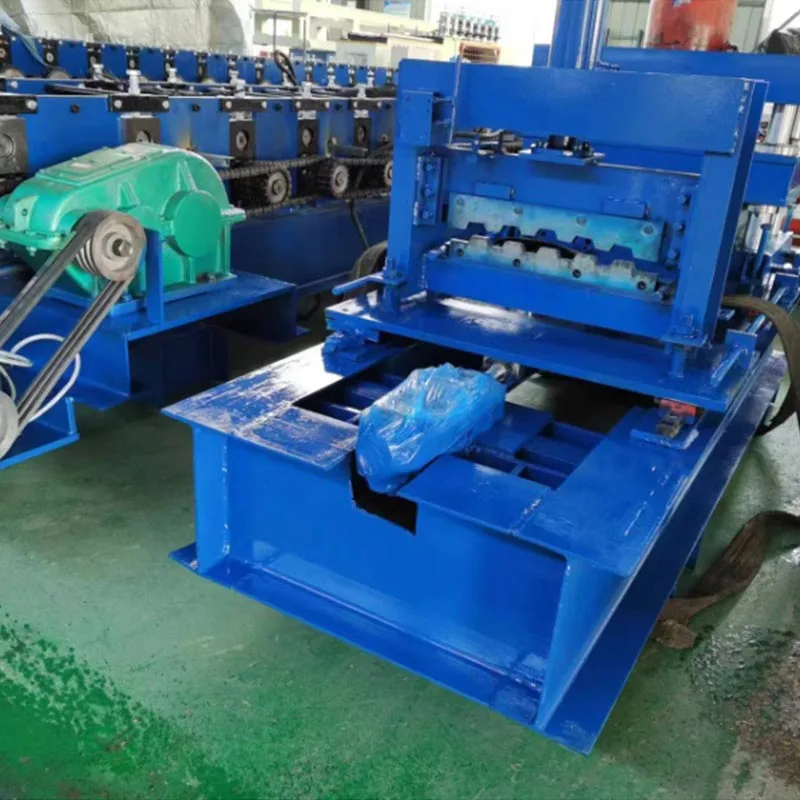

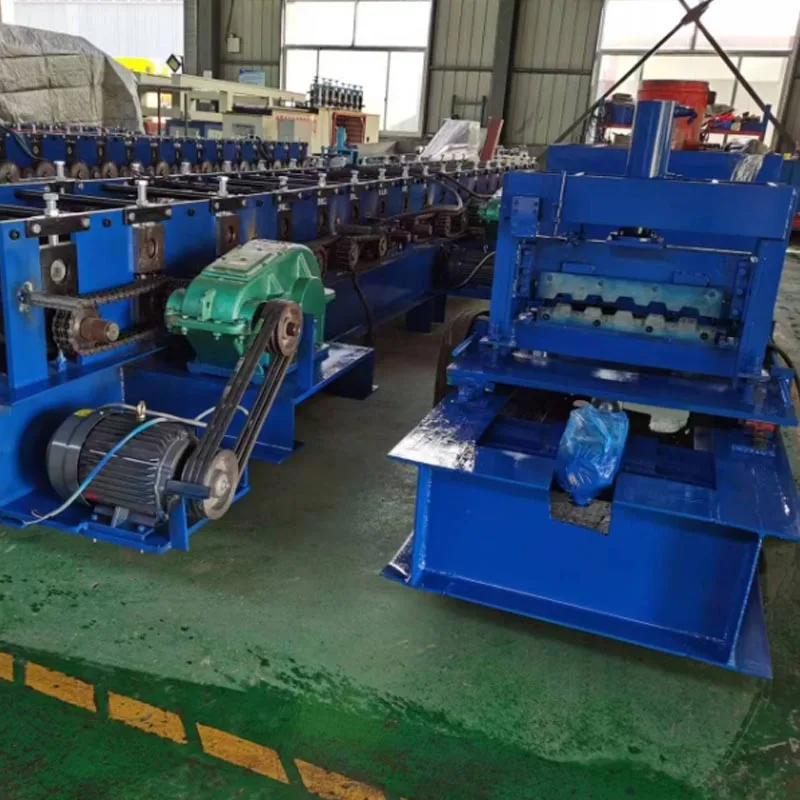

エンジニアリングスチールペダルロール成形機

このデバイスの具体的な用途は何ですか?

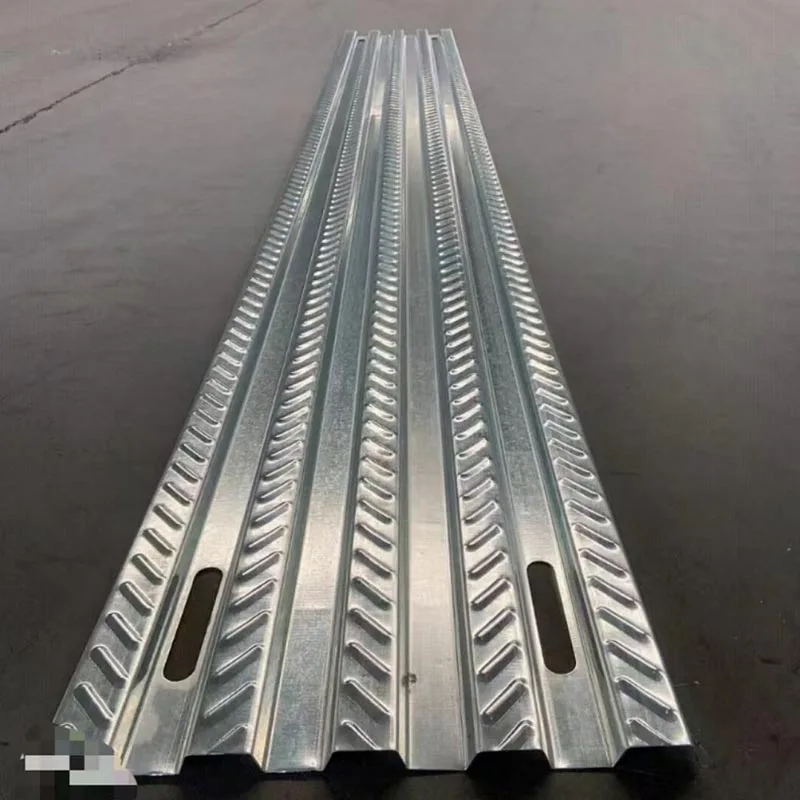

このエンジニアリングスチールペダルロール成形機はスチールマットを製造します。強度が高く、格子状の模様が入っています。 優れた滑り止め効果を発揮します。主に常設足場、作業台、階段などに使用されます。 工業環境に足を踏み入れます。

この機械は、洗練された複合床デッキのプロファイルを製造します。これら プロファイルは高層ビル用です。デッキはコンクリートと複合的に作用するように設計されています。これにより、 強力、軽量、効率的な床と屋根のシステム。高層ビルや商業施設などで使われています。 複合施設や産業施設など。

これらの機械は共に、多くのビジネスにとって不可欠です。建設会社、形鋼メーカー、 プレハブ工場でも使用されています。これらは生産性を向上させ、一貫した品質を保証するのに役立ちます。また、 企業は、効率的な建築ソリューションに対する需要の高まりに応えることができます。

機械はどのように動くのか?

これらのエンジニアリングスチールペダルロール成形機は、正確かつ効率的な原理で動作します。コイル状鋼は、 アンコイラーから機械に供給されます。この鋼は通常、事前に亜鉛メッキ、ガルバリウム、または冷間圧延されます。の 次に、材料は一連のローラーステーションを通過します。各ステーションでは平鋼ストリップを段階的に曲げます。の このプロセスでは、材料を一切除去せずに複雑な断面を形成します。この方法はプレスブレーキよりもはるかに優れています。 より優れた速度と一貫性を実現します。

コアコンポーネントとその機能

アンコイル＆フィードシステム：頑丈なアンコイラーが大きなスチールコイルを保持します。油圧式や 電動マンドレル。これにより、新しいコイルを簡単かつ効率的に取り付けることができます。次に、送りガイドがスチールストリップを次の方向に送ります。 機械。これにより、ストリップが成形セクションに完全に真っ直ぐかつ中心に入ることが保証されます。

プレパンチング/ノッチング システム (オプションだが共通): 多くのフロア デッキ プロファイルでは、機械的インターロックまたは せん断スタッド溶接。このために、統合された高速サーボパンチングユニットが使用されます。鋼帯に穴を開けます 成形前にピンポイントの精度で加工します。これはハイエンドマシンの特徴です。

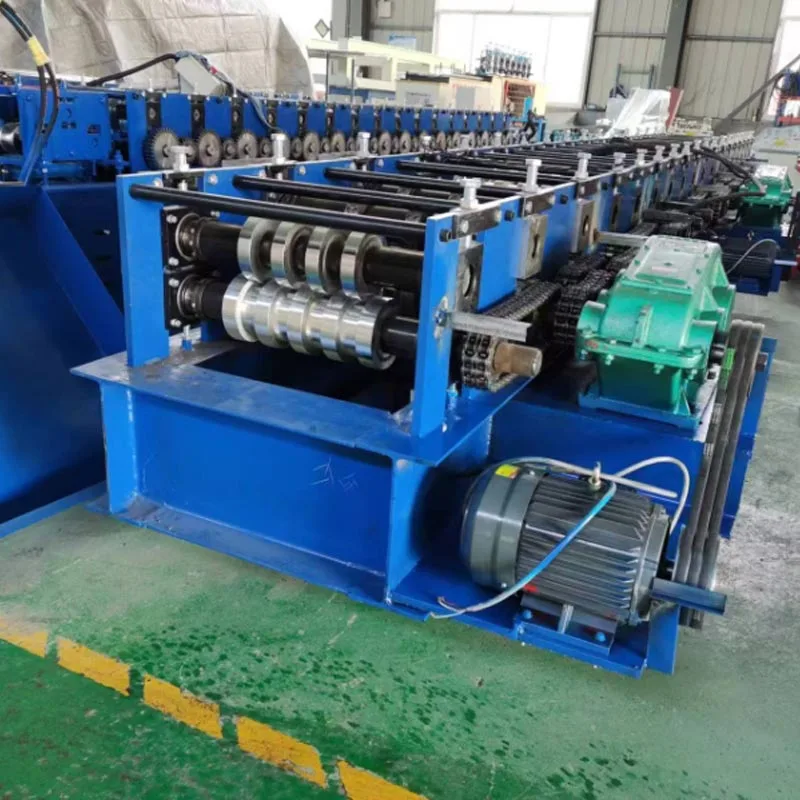

ロールフォーミングステーション: 機械の心臓部です。複数の硬化鋼ロールを使用します。これらのロール 頑丈なシャフトに取り付けられています。これらは高精度ベアリングによってサポートされています。

各ステーションで金属の形状が少しずつ変化します。このプロセスは漸進的です。最終プロファイルが完成するまで続きます。 形成されました。必要なステーションの数は異なる場合があります。それはプロファイルがどれだけ複雑かによって完全に異なります。

切断システム: 成形後、連続プロファイルを所定の長さに切断します。ハイエンド機はシンクロ飛行を採用 カットオフシステム。このシステムは通常、油圧式またはサーボ電気式です。カット中にプロファイルに合わせて移動します。これ きれいでバリのない直角なカットが保証されます。生産ラインを止める必要はありません。

制御システムと HMI: 最先端のプログラマブル ロジック コントローラー (PLC) がマシンの頭脳として機能します。 オペレーターは、シンプルなタッチスクリーンインターフェイス (HMI) を通じて制御します。次のような生産設定を簡単に入力できます。 長さと量。システムは、さまざまなプロファイルのレシピも保存します。全体を常に監視します 一貫性を保つためのプロセス。

出力コンベヤーおよびスタッキング システム: 完成したプロファイルは、切断エリアから搬送されます。そのとき彼らは、 自動的にきれいな束に積み重ねられます。これらのバンドルはすぐに結束して出荷することができます。

アプリケーションシナリオ

エンジニアリングスチールペダルロール成形機は次の用途に使用されます。

産業建設: 主な用途は産業建設における恒久的な構造物です。これには次のものが含まれます。 足場、作業台、歩道。これらのアプリケーションは、工場、電力などの施設で見つかります。 工場や製油所など。

インフラストラクチャ プロジェクト: 階段の踏み板とメンテナンス プラットフォーム用。橋、トンネル、大規模公共施設で使用 設備。

造船: 船舶および海洋石油掘削装置内の滑り止め床材およびプラットフォームとして。

ハイエンド フロア デッキ プロファイルは次の用途に使用されます。

高層ビル: 高層ビルやオフィスビルの複合床デッキとして機能します。 コンクリートの注入をサポートする高速成形プラットフォーム。

複合商業施設：ショッピングモール、病院、空港など。迅速な対応が必要な大規模なオープン フロア プランに最適 建設。

産業用倉庫および物流センター: この製品は産業用倉庫および物流に最適です。 センター。これは、大スパンの中二階と堅牢な屋根システムの構築に使用されます。これにより、拡張性が向上し、 柱のないスペースと耐久性のある頭上保護。

立体駐車場: 耐久性があり、素早く構築できるデッキ システムとして。

技術パラメータ (代表範囲)

主な利点

1. 高効率かつ迅速な生産

ロール成形プロセスは連続的であり、従来の方法よりもはるかに高速です。この速度により、次のような重要な利点がもたらされます。 生産量が増加し、リードタイムが短縮され、投資収益率が向上します。

2. 優れた一貫性と精度

作成されたすべてのプロファイルは同一です。正確な公差を満たします。これにより人的ミスが排除され、完璧なフィット感が保証されます。 無駄ややり直しを削減します。

3. 優れた強度と性能

冷間成形プロセスにより、曲げるたびに鋼が硬化します。これにより、プロファイルの剛性と耐荷重が向上します。 重量を追加することなく。ハイエンドの機械にはエンボス加工機能が備わっています。プロファイルにテクスチャーのある表面を作成します。 コンクリートとの複合作用が強化されます。

4. 優れた多用途性と柔軟性

最新の機械では、ロールの交換や調整を迅速に行うことができます。これにより、単一の生産ラインで ダウンタイムがほとんどなく、幅広いプロファイルとサイズに対応できます。

5. 人件費と運営コストの削減

当社の自動運用モデルは、人員配置を最小限に抑えるように構築されています。 1 人のオペレーターがライン全体を運行し、 大幅なコスト削減と安全性の向上。

6. 統合された「オールインワン」ソリューション

これらの機械は、パンチング、エンボス加工、成形を 1 つの同期ラインに組み合わせています。これにより、追加の必要がなくなります 処理ステップを短縮し、ワークフロー全体を簡素化します。

6. 詳しい詳細

精密に設計された成形ロール

成形ロールは機械の心臓部です。 Cr12 や 42CrMo などの高級合金鋼から作られています。 熱処理を施してから精密研削、鏡面仕上げを行っております。この厳格なプロセス 長い耐用年数、最小限の摩耗、そして最終製品の完璧な表面を保証します。

高度な制御と自動化

PLC システムは中枢として機能します。すべてのマシン機能が統合されています。

同期: アンコイラー、フォーミングドライブ、カットオフの正確な同時動作を調整します。 システム。

レシピ管理: このシステムは、数百のプロファイルの設定を保存します。複雑なセットアップを簡素化し、 ボタンひとつでオペレーターがジョブを変更できます。

診断モニタリング: モーターの負荷、油圧、温度を常にチェックします。アラートを提供し、支援します 損傷を防ぎます。

生産追跡: 生産メーター、個数、効率レポートなどのデータを記録します。

堅牢な機械構造

まっすぐで正確なプロファイルを一貫して生成するには、設計で振動とたわみを最小限に抑える必要があります。これは 厳重に溶接された頑丈な鋼板で作られたベースとスタンドによって実現されます。これは、交渉の余地のない基礎です。 高い力に耐え、完璧なロールアライメントを長年にわたって維持するための剛性を提供します。

カスタマイズと拡張性

これらのエンジニアリング スチール ペダル ロール成形機は、特定のニーズに合わせてカスタマイズできます。この柔軟なプラットフォームは、 設計によりモジュール化されています。主要なモジュール (成形ステーション、パンチ力、 スタッキング システムと補助統合。

耐久性とメンテナンスの容易さ

これらのマシンは信頼性の高い 24 時間年中無休の稼働を目指して設計されており、耐久性に優れています。最高級の製品によってその寿命が保証されています 国際的なコンポーネントと集中自動潤滑システムが連携して動作し、摩耗や損傷を最小限に抑えます。 メンテナンスのダウンタイムを削減します。
