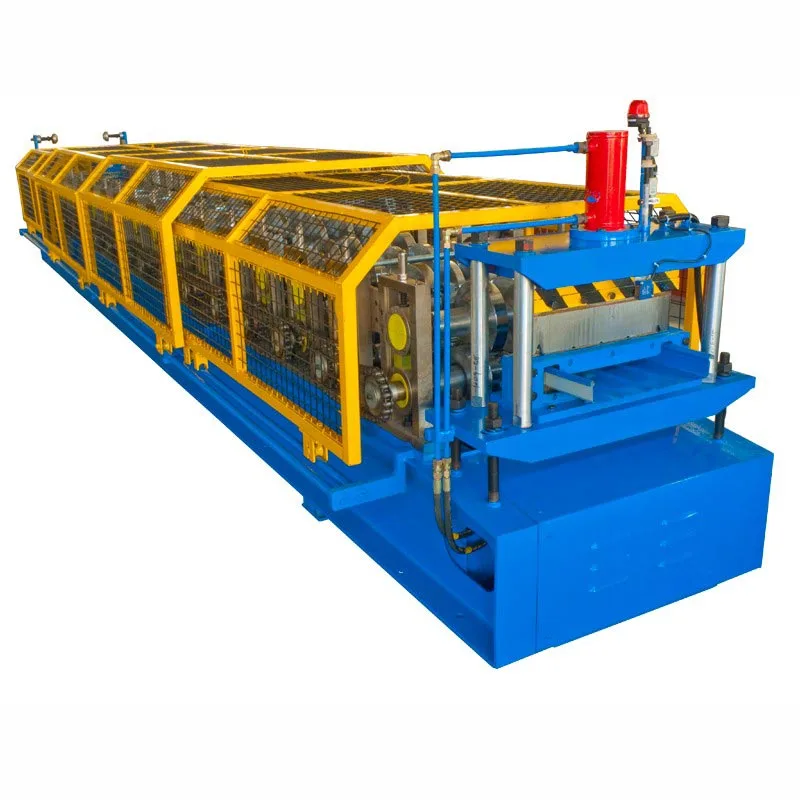

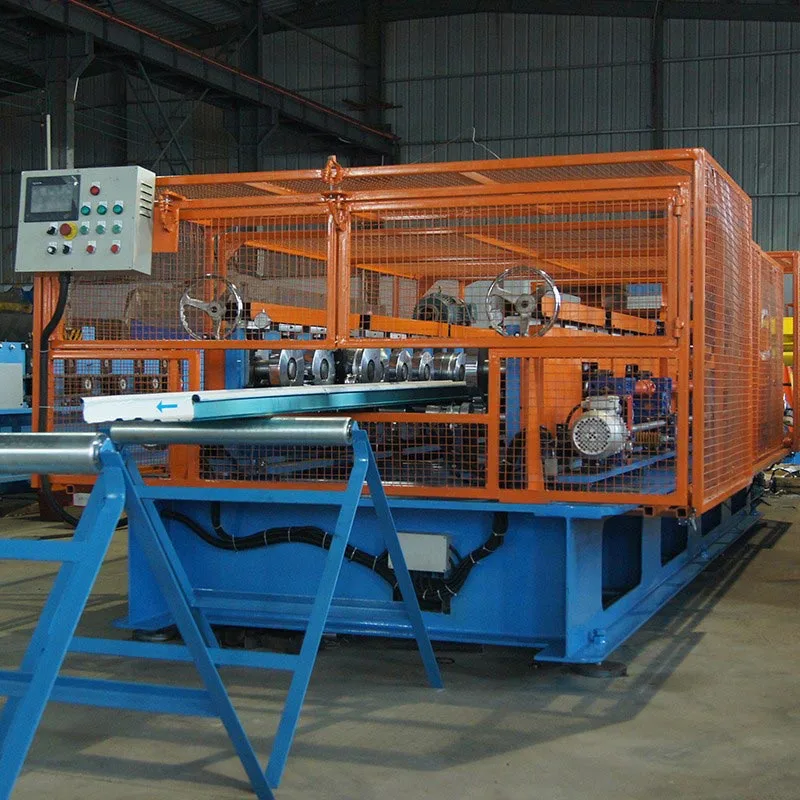

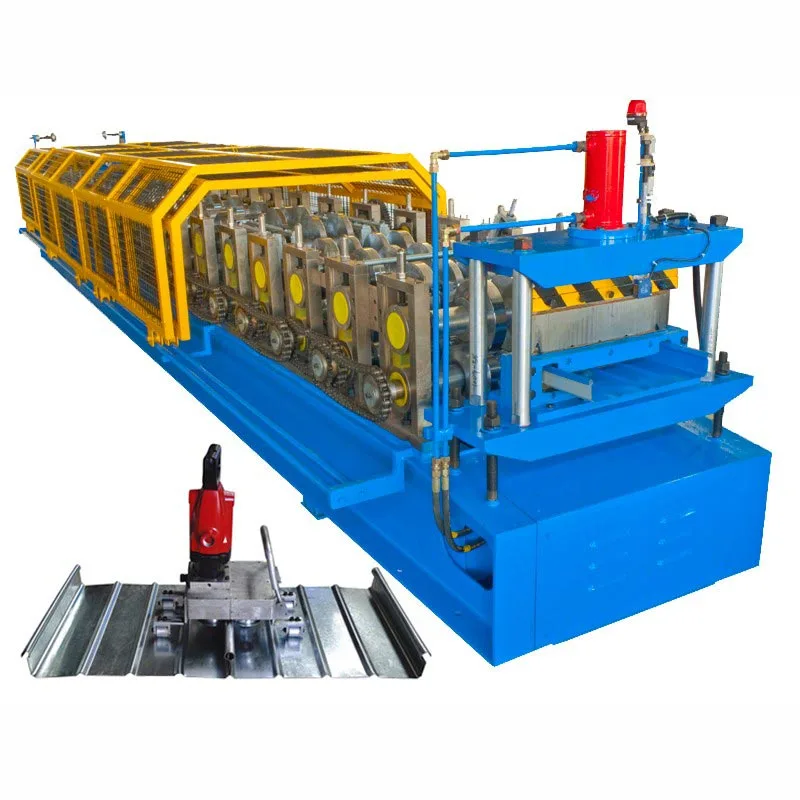

スタンディングシームメタルルーフロール成形機

機械はどのように動作するのですか?

スタンディングシームメタルルーフロール成形機は冷間成形プロセスを使用します。それは平らな金属コイルから始まります。これ コイルは一連のローラーダイスを通過します。各セットのローラーが金属を徐々に成形します。ついに完成した、 パネルは一体化された高めの縫い目で現れます。

これらの継ぎ目は隣接するパネルと噛み合います。それらは屋根の排水面よりも上に持ち上げられます。この設計により、 広い面に貫通ファスナーが必要になる。この重要な特徴により、立ち継ぎ屋根の高さが高くなります。 漏れにくい。また、屋根が熱膨張や熱収縮に対処できるようになります。

機械の利点

これらの機械は手作業による製造に比べて大きな進歩を遂げています。彼らは提供します 比類のない一貫性。高い生産速度を実現します。大規模プロジェクトでは費用対効果が高くなります。これら プロジェクトには、商業ビル、産業施設、空港、スポーツスタジアムが含まれます。

この製品の生産ラインは何ですか?

スタンディングシームメタルルーフロール成形機は、統合された生産ラインです。その標準構成は、 いくつかの重要なコンポーネント。これらの部分はシームレスに連携します。

アンコイラー/アンコイラー: これがラインの始まりです。数トンもの重さがある重金属コイルを保持しています。それ コイルを機械に送り込みます。モーター駆動または受動的なものにすることができます。多くの場合、メンテナンスのためのブレーキシステムが装備されています 緊張感。

フィードおよびレベリングユニット: コイルからの金属ストリップには湾曲や欠陥がある場合があります。このユニットにはレベリング機能があります ローラー。これらのローラーは材料を平らにし、真っ直ぐにします。これにより、メインフォーマーへの均一な供給が保証されます。それは 最終パネルの精度にとって重要です。

プレパンチング / ノッチング システム (オプションですが一般的): 多くの屋根では、隠しクリップ アタッチメントが使用されています。この駅 パネルの端に正確な穴や切り込みを自動的に開けます。これは設定された間隔で発生します。穴 スライドクリップでパネルを固定できます。クリップは連結された縫い目の下に隠れています。

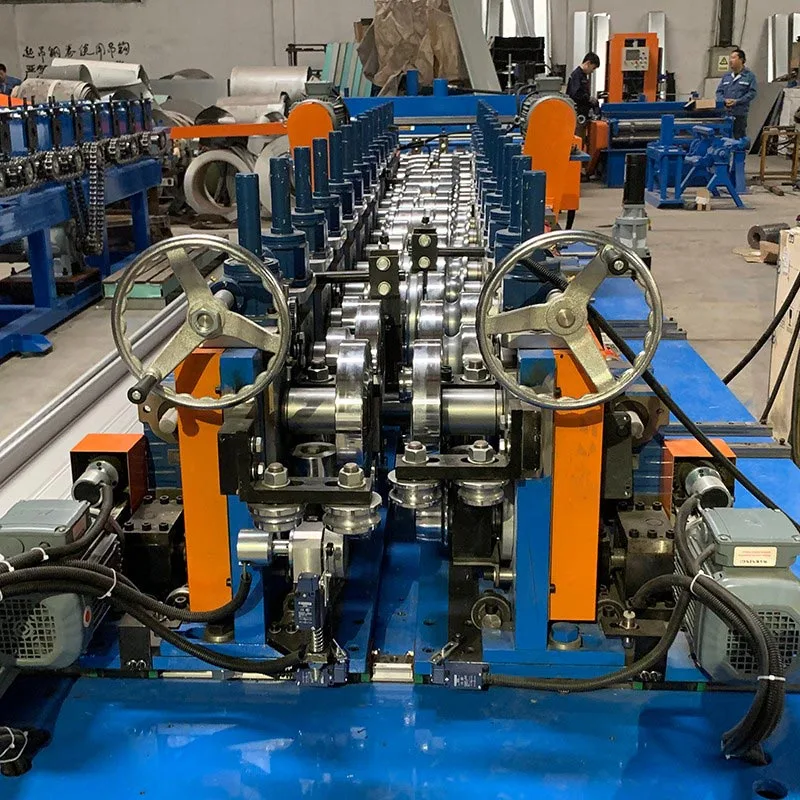

ロールフォーミングステーション: これは機械の心臓部です。スタンドシリーズもございます。各スタンドにはカスタムローラーが含まれています 死ぬ。ストリップは各スタンドを通過します。ステップごとに、ローラーは金属を少しずつ曲げます。これが起こる 最終的なプロファイルが達成されるまで段階的に実行されます。スタンドの数はさまざまですが、通常は 12 から 22 以上です。 より多くのスタンドにより、より優しく正確なフォームが可能になります。これにより、仕上がりが向上し、材料へのストレスが軽減されます。

切断システム: パネルが完全に形成された後、所定の長さに切断されます。次の 2 つの主なタイプが使用されます。

フライングカットオフ（シンクロカットオフ）：最も進化したタイプです。切断機構も連動して動きます。 前進パネル。ラインを止めずにきれいに四角くカットします。これにより、可能な限り最高のパフォーマンスが可能になります 生産ラインのスピードと効率。

静止カットオフ: 機械はカットを行うために一時的に停止します。この方法は簡単ですが、時間がかかります。

出力テーブル/ランアウトテーブル: 完成したパネルは機械から搬出され、受け取り台に搬送されます。 テーブル。このテーブルには、傷を防ぐためにローラーやベルトが取り付けられていることがよくあります。自動スタッキングシステム ここに追加できます。

成形プロセスの順序:

コイルの装填 → 2. 矯正と供給 → 3. (オプション) 穴の切り込み → 4. インクリメンタルロール成形 → 5. 同期カッティング → 6. パネル出力とスタッキング。

この製品はどこで使用できますか?

立ち屋根は随所に使用されています。これらのスタンディングシームメタルルーフロール成形機は、世界中で使用されています。 新築プロジェクトと改修プロジェクトの両方。主な用途には次のようなものがあります。

商業ビルおよびオフィスビル: プロフェッショナルな外観、長寿命、低メンテナンスで選ばれています。

産業施設および倉庫: 大きな屋根スパンに最適です。過酷な環境にも十分な耐久性を備えています。

公共の建物: 空港、駅、学校、病院、スポーツ競技場。彼らはシステムの恩恵を受けています 信頼性、迅速な取り付け、モダンな外観。

農業用建物: 屋根は優れた耐候性を備え、メンテナンスの手間がかからず、安全を守るのに最適です。 家畜や農産物。

高級住宅建設: 現代的な高級住宅の人気が高まっています。これはその滑らかなラインによるものです そして長寿命。

特殊な建築プロジェクト: 湾曲した屋根、ドーム、複雑な形状に使用されます。これには専門的な知識が必要になることがよくあります 機械。

技術的パラメータ

主な利点

オンデマンドでパネルを作成: 必要なときに正確に現場でパネルを作成します。これによりリードタイムとリスクが排除されます また、輸送中の損傷のリスクも軽減されます。リアルタイムで調整することもできます。

縫い目が少なく、漏れが少ない: スタンディングシームメタルルーフロール成形機は、全体の長さのパネルを製造できます。 屋根の傾斜。これにより、横方向のサイドラップが排除されます。これらのラップは、リークの一般的な弱点となります。プレフォームパネル これはできません。

お金の節約: 大幅なコスト削減が見られます。長い成形済みパネルの輸送を節約できます。あなたも 取り扱いや保管の手間を省きます。現場での生産により、材料の無駄も最小限に抑えられます。

一貫した高品質: 生産は自動化され、コンピューター制御されています。これにより、すべてのパネルに次の機能が備わることが保証されます。 全く同じ寸法と形状。この品質により、より速く、よりクリーンで、より信頼性の高いインストールが可能になります。

屋根をより速く設置する: このプロセスは継続的なワークフローです。プロセスは生のコイルから完成品までシームレスに流れます。 パネル。この継続的で合理化されたフローにより、プロジェクト期間が大幅に短縮されます。

さまざまなプロジェクトに適応: このマシンは非常に多用途です。機械はさまざまなプロファイル、縫い目を生成できます。 ローラーダイスを交換するだけで、高さ、幅を変更できます。この多用途性により、次のような要件を持つ請負業者に最適です。 多様なプロジェクト。

主な詳細と機能

高品質のローラーダイス：ローラーダイスは最も重要な部品です。ハイカーボンで作られており、 高クロム鋼。 CNCを使用して精密に機械加工されています。その後、粉砕、熱処理を行います。これにより、彼らは 非常に硬く、耐摩耗性があります。ローラーは鏡面研磨仕上げです。塗装面の傷を防ぎます 金属。

強力で剛性の高いフレーム: メインフレームは高張力鋼で作られており、溶接および応力緩和プロセスが施されています。 優れた剛性と安定性を実現します。これにより、完璧な位置合わせが保証され、まっすぐで真のパネルが製造されます。

精密駆動システム: 成形シャフトには頑丈な自動調心ボール ベアリングが使用されています。ドライブトレインが確実に すべての成形ステーションのスムーズで強力な完全に同期した動作。

高度なコンピュータ制御: PLC はマシンの頭脳として機能します。オペレーターは直感的な画面を使用して、 必要な長さ、数量、パンチングパターン。 PLCは送り速度、切断長さ、パンチングを制御します。 シーケンス。診断や障害アラームも提供します。

正確なサーボ送りと切断：ハイエンドマシンはサーボモーターを使用しています。これらはフィーダーと飛行を制御します カットオフ。これにより、切断長さの精度が非常に高くなります。また、高速でも完全な直角切断を保証します。

安全装置内蔵：緊急停止ボタンを複数箇所に配置。保護ガードがすべての回転部品をカバーします。 ライトカーテンや安全インターロックを追加できます。これらの機能は、オペレーターの怪我を防ぐのに役立ちます。

スタンディングシームメタルルーフロール成形機は、建設に産業効率をもたらします。それは、 屋根葺きの工程が完了しました。これにより、時間のかかる物流負荷の高いジョブが、スムーズで統合されたワークフローに変わります。この方法は 収益性が高い。

工場を現場に持ち込みます。これにより、請負業者、建築家、建設業者にさらなる権限が与えられます。彼らは達成できる より短い時間でより良い結果が得られます。全体的なコストも低くなります。

大規模な金属屋根プロジェクトにとって、この機械は戦略的投資となります。ただ買うだけではなく、 機械。能力、評判、収益性が向上しています。最終製品は耐久性があり、 美しく高性能な屋根。この屋根は、現代の製造の精度と力の証です。
